Erschwinglich, wenn auch mit etwas "Werkstatt-Flair" - der Merlin
![MMerlin](merlin2_kl.jpg)

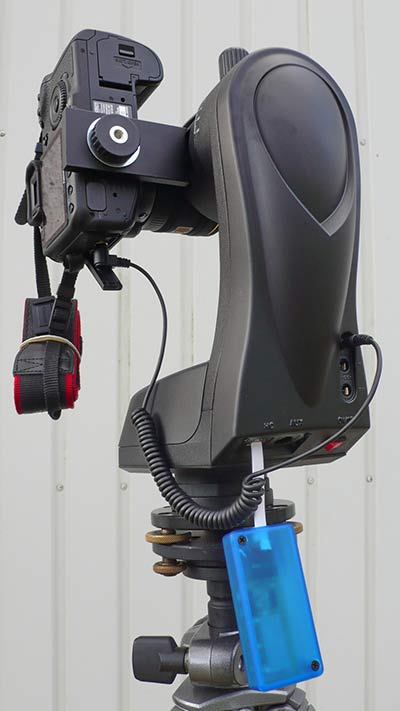

Abb.1: Der Merlin, montiert auf einer Nivellierplatte von Manfrotto
![Optische Achse](merlin10_kl.jpg)

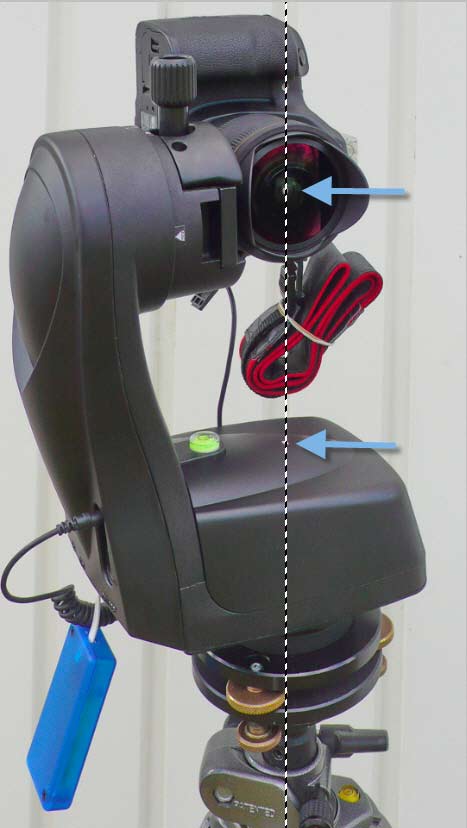

Abb.2: Einrichtung der vertikalen optischen Achse/Drehpunkt: Stativmitte
![Merlin Batterien](merlin3_kl.jpg)

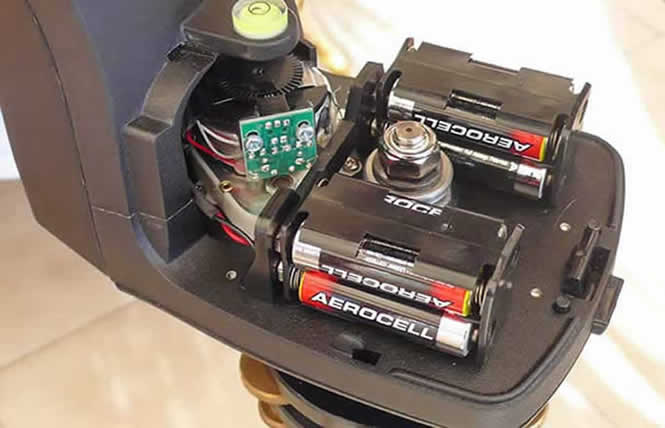

Abb.3: Stromversorgung mit 8 x 1,5 Volt AlkalineBatterien.Maximal sind 15 Volt Versorgungsspannung erlaubt
![Merlin Akku](merlin4_kl.jpg)

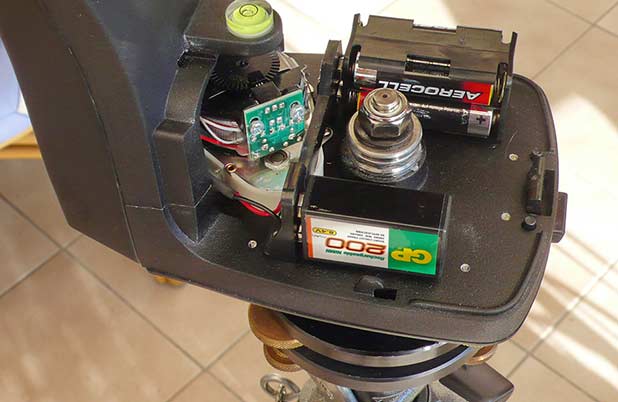

Abb.4: Stromversorgung mit 8,4 Volt Akku-Block plus 4 x 1,2 Volt AA Akkus |
![Zubehoer](merlin5_kl.jpg)

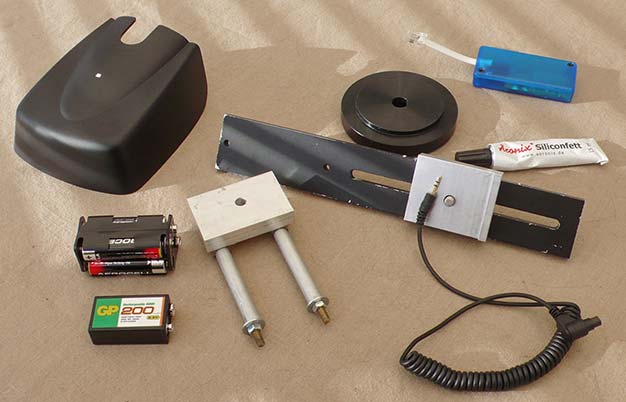

Abb.5: Zubehör und Ergänzungen - Ausbaumaterialien
![Steckerbelegung](merlin6_kl.jpg)

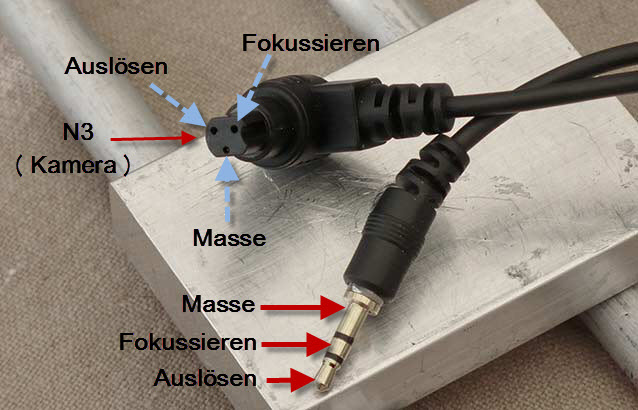

Abb.6: Das Anschlusskabel für die Kamera mit 2,5 mm Klinkenstecker und N3 für Canon EOS 50D. Signal für Fokussieren muss gekappt werden.
![2,5 mm Klinkenstecker](merlin7_kl.jpg)
Abb.7: An dieser Stelle muss die (gelbe???) Kabelllitze durchtrennt werden, die zum mittleren Segment des Klinkensteckers führt
![Steuerung ueber Bluetooth](merlin8_kl.jpg)

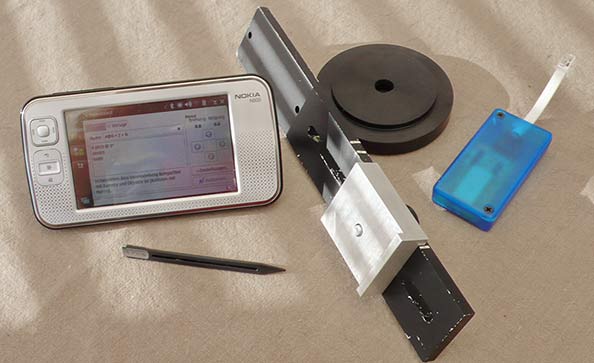

Abb.8: Die Steuerelemente - Nokia N 800 mit Papywizard-Steuerprogramm und Bluetooth Plug-in Modul für den Merlin
![Steuerung mit Nokia Tablet](merlin9_kl.jpg)

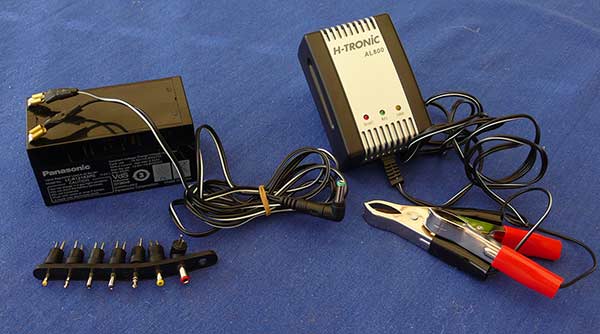

Abb.9: Externe alternative Energiequellen für den Merlin: 12 Volt Blei-Akku mit Ladegerät
|
